你的位置:首頁 > 公司產品 > 排泥閥

立式三通排泥閥(上、下)

更新:2018-08-09 16:40:22??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???RQIJ45X-10
  • 在線訂購
  • 掃描對應二維碼進一步了解立式三通排泥閥(上、下)產品
產品介紹

RQIJ45X-10立式三通排泥閥(上、下)雙作用閥


一、用途

要安裝于過濾水池過清水和反沖冼排污閥,也可用于控制過濾池的進水和排水。


二、結構及特點

本閥主要由閥體、閥板、閥桿以及電磁換向閥組成。該閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點, 是實現自動控制、集中控制和遠程控制的理想設備。


三、主要技術參數

閥體
部分

型 號

J145X-10

公稱壓力(Mpa)

1.0

試驗
壓力

密封(Mpa)

1.1

強度(Mpa)

1.5

適用介質

介質溫度(℃)

50

驅動
部分

驅動介質

清水(使用壓縮空氣,定貨時注明)

驅動壓力(Mpa)

0.3-1.0

介質溫度(℃)

50

控制
部分

控制器輸入電壓(V)

AC220

電磁閥線圈電壓(V)

Dc24

電磁閥線圈功耗(W)

6

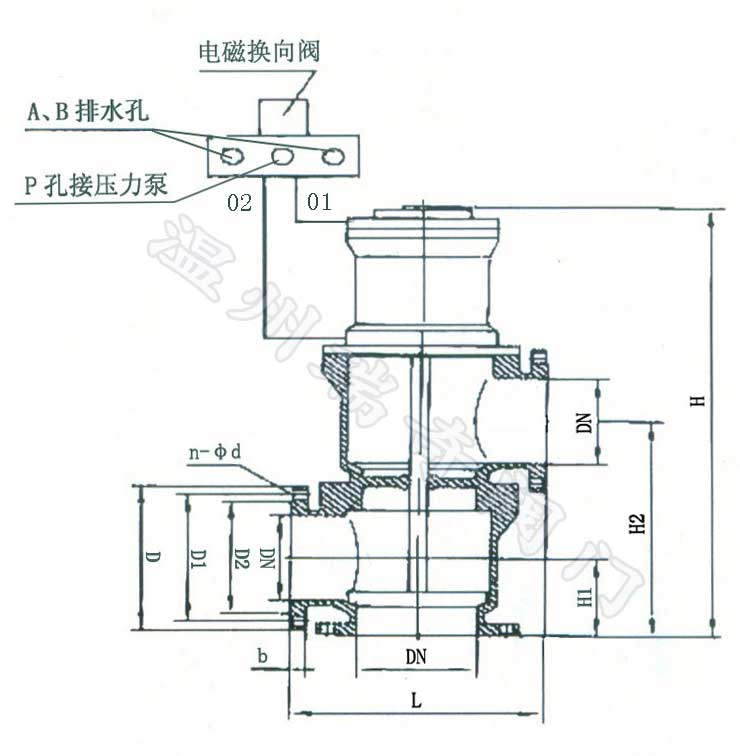

四、主要連接尺寸

通徑
DN
mm

法蘭尺寸(mm

參考尺寸(mm

電磁換向

閥接中規格

D

D1

D2

b

Z -φ

L

H1

H2

H

150

285

240

211

26

8-23

360

155

450

870

G1/2

200

340

295

266

26

8-23

420

180

540

1010

G1/2

250

395

350

319

28

12-23

490

210

580

1150

G1/2

300

445

400

370

28

12-23

560

240

620

1320

G1/2

350

505

460

370

28

16-23

560

320

640

1400

G1/2





三通排泥閥的連接形式均為法蘭連接,法蘭盤按公稱壓力PN1.0Mpa制造法蘭連接尺寸符合GB/T17241.6-1988標準的規定。根據需要,可提供信號反饋裝置。


五、主要零件材料

零件名稱

零件材料

閥體 閥蓋

HT200

閥盤

碳鋼嵌膠

閥桿

2Cr13

活塞裝置

組合件


六、操作方法及工作原理

給電磁換向閥輸入電源和驅動壓力源,操縱控制開關,電磁換向閥通電,驅動介質由電磁換向閥 P孔經O2孔進入液壓缸的下腔,推動活塞并帶動閥桿及閥板向上運動,關閉過濾池與清水池之間的通道,同時開啟反沖洗通道,達到對過濾池進行反沖洗的目的。在向上過程中,液壓缸上腔的介質由電磁換向閥的O1孔經 A 孔排出。反之,對電磁換向閥斷電,驅動介質由電磁換向閥 P孔經O1孔進入液壓缸的上腔,推動活塞并帶動閥桿及閥板向下運動,關閉反沖洗通道,同時開啟過濾池與清水池之間的通道,濾池后的清水流向清水池。在向下過程中,液壓缸上腔的介質由電磁換向閥的O1孔經 A 孔排出。

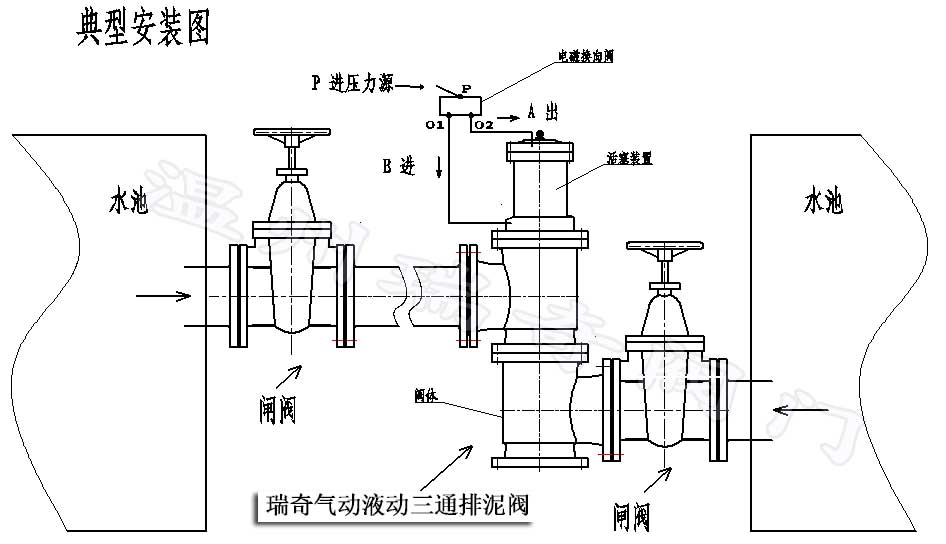

七、典型安裝及其示圖

安裝時注意:主閥前要安裝一只閘閥,以方便檢修。如下圖




精心締造,優質品質!!! www.mksicwo.cn 瑞奇閥門
